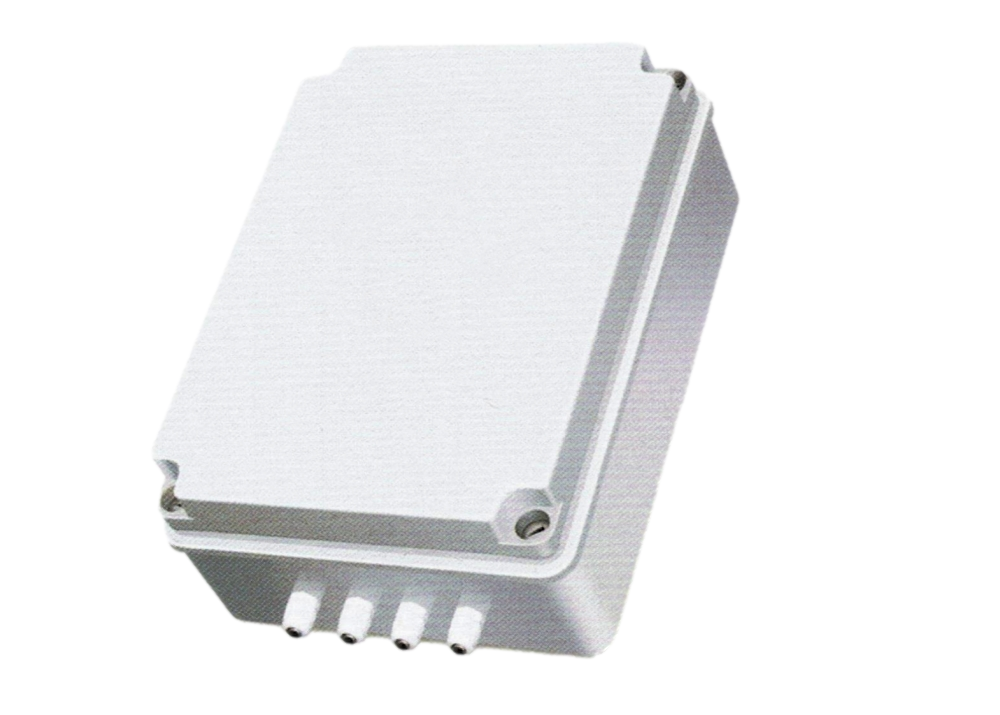

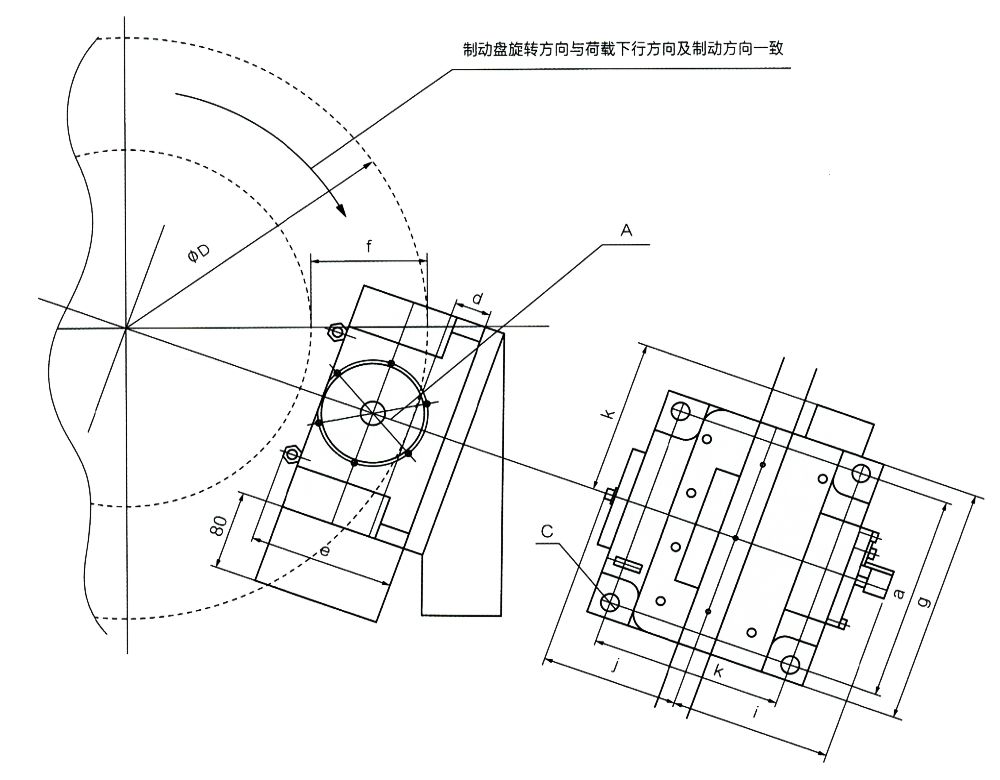

外形尺寸圖	控制箱
制動力矩計算：電制動力矩（Nm）=制動力×（?-1）/2

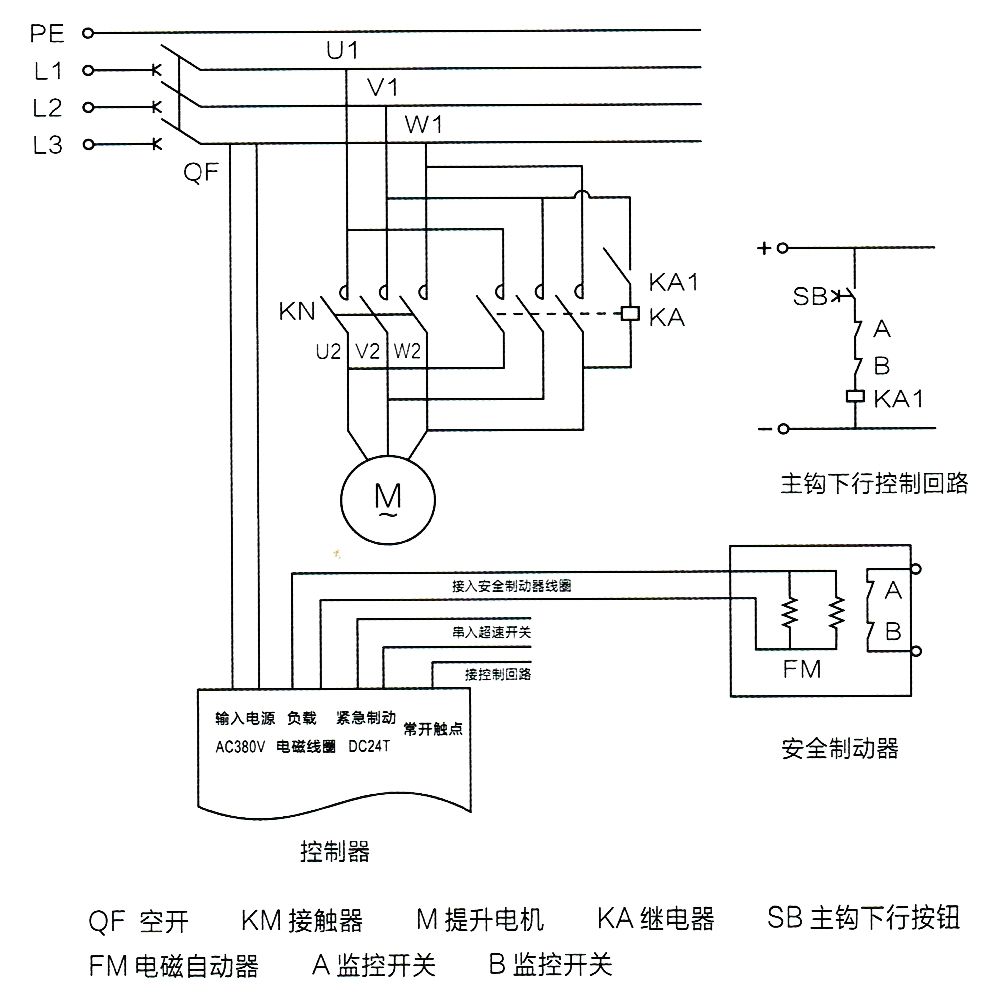

控制箱尺寸圖	電氣接線圖

DAZ系列電磁安全制動器技術參數及外形尺寸表

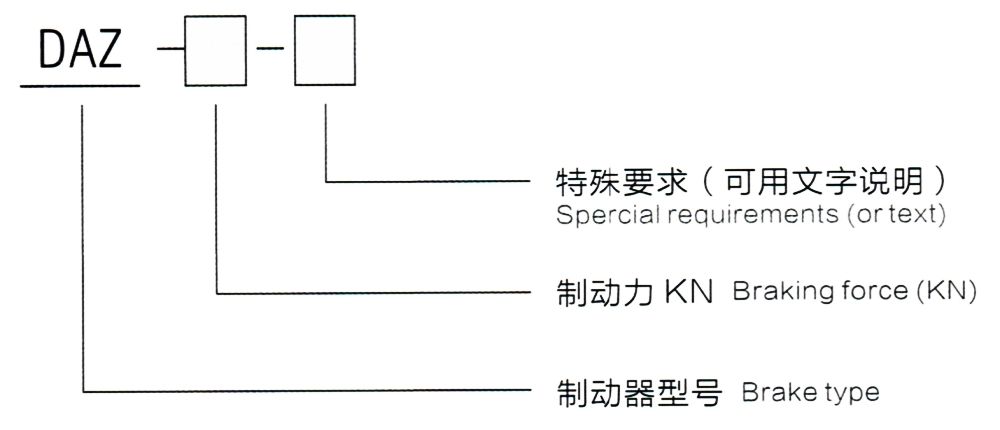

型號意義	使用條件	主要特點
	★環境溫度：-20℃~60℃； ★空氣相對濕度: 不大于90%(+25℃時)； ★周圍工作環境中無易燃、易爆及腐蝕性氣體； ★電源電壓：AC380V、50Hz； ★海拔高度符合GB755-2008； 控制箱超速控制電源電壓：DC24V。	★DAZ電磁安全制動器利用楔形結構的 楔緊原理，達到小驅動力大制動力的作 用效果，將負載力轉化為制動力，制動 力與負載力成正比是較為合理的制動方式； ★結構新穎，制動方式合理，避免小負載大沖擊； ★利用載荷產生制動力，結構合理； ★結構緊湊，體積小、重量輕； ★雙位連鎖控制，避免誤動作，同時起到可靠的安全保護作用； ★輸入功率小，節能降耗。
