QM系列型門式啟閉機
產品介紹
QM系列型門式啟閉機該產品用于起吊水利樞紐、水電站和水利工程各種閘門、攔污柵等,它還可根據用戶要求兼作起吊各種輔助設施用。該系列型門式啟閉機具有一機多用功能，門機分為單向、雙向，可同時裝置主鉤、副鉤懸臂吊（旋臂吊）、回轉吊等結構，也可將攔污柵清污與門機合在一起，使門機既可提升閘門、攔污柵，又可清理攔污柵污物的功能。
QM系列型門式啟閉機貨源產地生產廠家還提供門式移動\手電一體\臺車移動式\卷揚式和壩頂門機、清污機、攔污排、攔污柵、耙斗清污機、清污船、挖泥船、閘門等水利水工機械設備的國標非標設計制造和安裝調試維修保養，產品廣泛配套用于水力發電、水庫、漁業農業水利、防洪、港航水利、排水工程、環境水利等工程建設與裝備設施上面。更多水工機械設備成套與零部件結構類型、型號規格、技術參數、材質工藝、技術標準、產品特性\選型、工作原理、常見故障排除與安全注意事項請聯系我們咨詢。
產品說明
- QM系列型門式啟閉機
- 門式閘門吊機\龍門啟閉機\壩頂門機
- QM型
- 水工機械
- 河南新鄉長垣
- 河南黃河水工機械有限公司
- 承接非標制造
- 定制生產
- 30~50天
- 全國
- 自提或代辦托運
- 安裝另計
- 一年保修
產品圖冊
相關參數

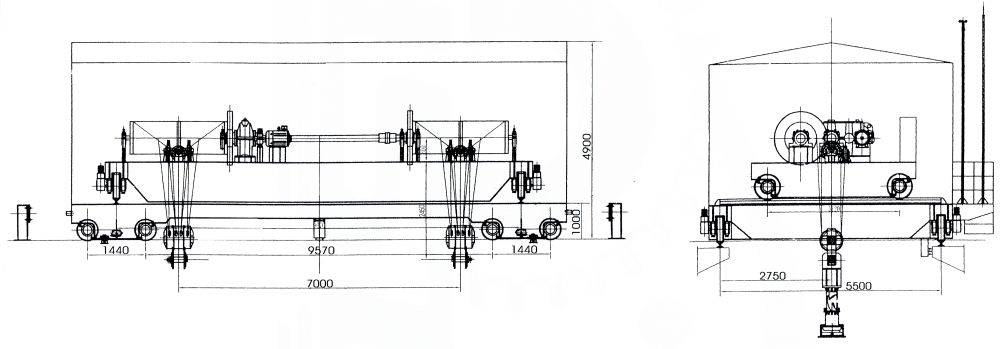

QM2×500KN型門式啟閉機外形尺寸圖
QM系列型門式啟閉機技術特性參數表
| 項目\參數\機構 | 起升機構 | 項目\參數\機構 | 大車運行機構 | |||
| 額定起門力(kN) | 2x500 | 運行荷載(kN) | 2x400 | |||
| 起升速度(m/min) | 0.5~5 | 運行速度(m/min) | 2~20 | |||
| 起升高度 | 22/7 | 車輪直徑 | ф700 | |||
| 工作級別 | Q2-中 | 車輪數量 | 4(2主/2從) | |||
| 卷筒直徑 | 800 | 工作級別 | Q2-輕 | |||
| 鋼絲繩 | 型號 | 24ZAB6x19W+FC-1670ZS | 軌距 | 4 | ||
| 支數 | 2x4 | 基距 | 8.76 | |||
| 最大拉力(kN) | 54.6 | 最大輪壓(kN) | 310 | |||
| 電動機 | 型號 | YZPBF315S-10 | 軌道型號 | QU100 | ||
| 功率(KW) | 55 | 三合一減速機 | 型號 | SKA127SR87 | ||
| 轉速(r/min) | 590 | 輸出轉速(r/min) | 8.94 | |||
| 減速機 | 型號 | QJR-D450-31.5 | 速比 | 168.7 | ||
| 速比 | 31.5 | 數量(臺) | 4 | |||
| 數量(臺) | 2 | 電動機 | 型號 | YZPE132M-4 | ||
| 制動器 | 型號 | YWZ5-400/80 | 功率(KW) | 7.5 | ||
| 制動力矩(Nm)) | 630~1250 | 轉速 (r/min) | 1440 | |||
QM系列型門式啟閉機特點：
QM系列型門式啟閉機可一機多用，門機分為單向、雙向，可同時裝置主鉤、副鉤懸臂吊、回轉吊等結構，也可將攔污柵清污與門機合在一起，使門機既可提升閘門、攔污柵，又可清理攔污柵污物；主梁、橫梁、支腿等主要結構為箱形梁，強度與剛度好，制造工藝簡單；零部件包括電機、減速器、制動器、電纜卷筒等均選用新型產品，整機技術優良性能可靠，結構新穎；有超載裝置、高度指示裝置、行程極限位置終端保護裝置、電動夾軌器、風速儀等安全設施，確保設備的正常安全運行。
