?QT型尾水雙向臺車式啟閉機
產品介紹
QT型尾水雙向臺車式啟閉機用于水利樞紐、水電站和水利工程各種的閘門、攔污柵等的起吊功能，它還可根據用戶要求兼作起吊各種輔助設施使用。
QT型尾水雙向臺車式啟閉機貨源產地生產廠家還提供單向臺車式啟閉機和壩頂門機、清污機、攔污排、攔污柵、耙斗清污機、手電一體\移動式\卷揚式\門式啟閉機、清污船、挖泥船、閘門等水利水工機械設備的國標非標設計制造和安裝調試維修保養，產品廣泛配套用于水力發電、水庫、漁業農業水利、防洪、港航水利、排水工程、環境水利等工程建設與裝備設施上面。更多水工機械設備成套與零部件結構類型、型號規格、技術參數、材質工藝、技術標準、產品特性\選型、工作原理、常見故障排除與安全注意事項請聯系我們咨詢。
產品說明
- ?QT型尾水雙向臺車式啟閉機
- 閘門起吊機\閘門吊
- ?QT型
- 水工機械
- 河南新鄉長垣
- 河南黃河水工機械有限公司
- 承接非標制造
- 定制生產
- 20~40天
- 全國
- 自提或代辦托運
- 安裝另計
- 一年保修
產品圖冊
相關參數

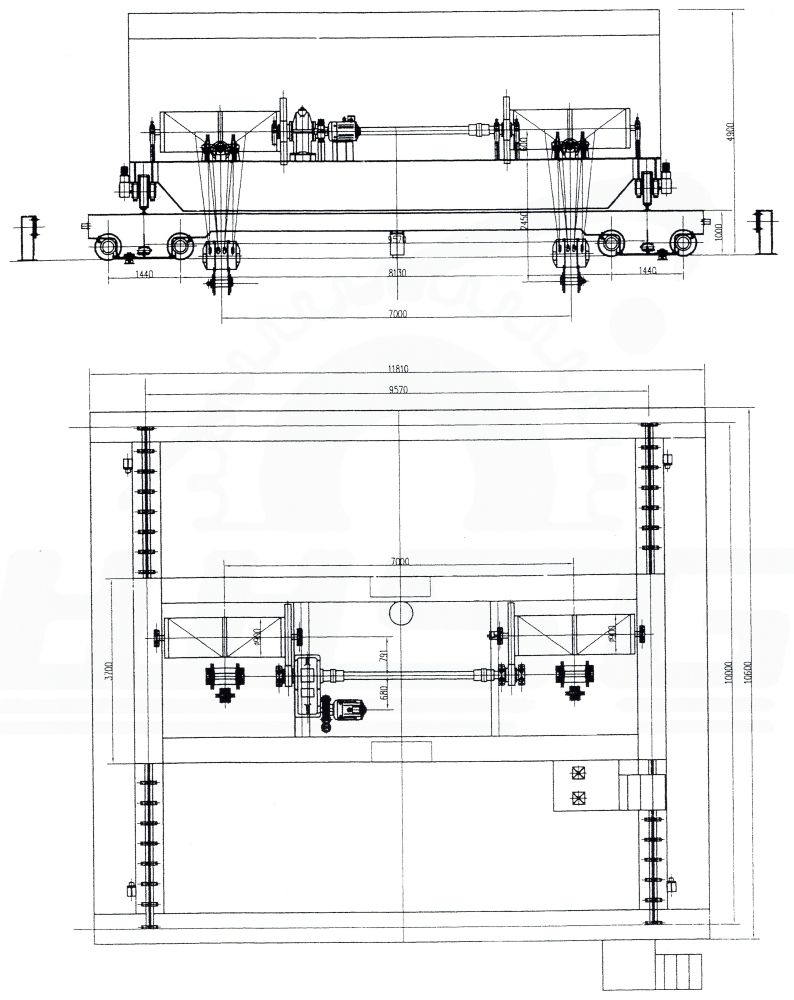

QT型尾水雙向臺車式啟閉機外形尺寸圖（1）
QT型尾水雙向臺車式啟閉機主要技術參數特征（1）
| 項目\參數\機構 | 起升機構 | 項目\參數\機構 | 大車運行機構 | 項目\參數\機構 | 大車運行機構 | |||||
| 額定起門力(kN) | 2x400 | 運行荷載(kN) | 2x300 | 運行荷載(kN) | 2x300 | |||||
| 起升速度(m/min) | 0.5~5 | 運行速度(m/min) | 1~10 | 運行速度(m/min) | 2~20 | |||||
| 起升高度 | 32 | 車輪直徑 | ф600 | 車輪直徑 | ф500 | |||||
| 工作級別 | Q2-中 | 車輪數量 | 4(2主/2從) | 車輪數量 | 8(4主/4從) | |||||
| 卷筒直徑 | 900 | 工作級別 | Q2-輕 | 工作級別 | Q2-輕 | |||||
| 鋼絲繩 | 型號 | 22ZAB6x19W+FC-1670ZS | 軌距 | 3.12 | 軌距 | 5.5 | ||||
| 支數 | 2x4 | 基距 | 9.57 | 基距 | 1.44/8.13/1.44 | |||||
| 最大拉力(kN) | 46.6 | 最大輪壓(kN) | 360 | 最大輪壓(kN) | 210 | |||||
| 電動機 | 型號 | YZPBF280M-10 | 軌道型號 | QU70 | 軌道型號 | P43 | ||||
| 功率(KW) | 45 | 三合一減速機 | 型號 | SKA97SR57 | 三合一減速機 | 型號 | SKAF97 | |||
| 轉速(r/min) | 590 | 輸出轉速(r/min) | 8.94 | 輸出轉速(r/min) | ||||||
| 減速機 | 型號 | QJR-D400-31.5 | 速比 | 256 | 速比 | 100 | ||||
| 速比 | 31.5 | 數量(臺) | 2 | 數量(臺) | 4 | |||||
| 數量(臺) | 2 | 電動機 | 型號 | YZPE90L-4 | 電動機 | 型號 | YZPE100L-4 | |||
| 制動器 | 型號 | YWZ5-400/80 | 功率(KW) | 1.5 | 功率(KW) | 3 | ||||
| 制動力矩(Nm)) | 630~1250 | 轉速(r/min) | 1440 | 轉速(r/min) | 1440 | |||||
QT型尾水雙向臺車式啟閉機外形尺寸圖（2）
QT型尾水雙向臺車式啟閉機主要技術參數特征（2）
| 項目\參數\機構 | 起升機構 | 項目\參數\機構 | 大車運行機構 | 項目\參數\機構 | 大車運行機構 | |||||
| 額定起門力(kN) | 2x400 | 運行荷載(kN) | 2x300 | 運行荷載(kN) | 2x300 | |||||
| 起升速度(m/min) | 0.5~5 | 運行速度(m/min) | 1~10 | 運行速度(m/min) | 2~20 | |||||
| 起升高度 | 38 | 車輪直徑 | ф600 | 車輪直徑 | ф500 | |||||
| 工作級別 | Q2-中 | 車輪數量 | 4(2主/2從) | 車輪數量 | 8(4主/4從) | |||||
| 卷筒直徑 | 900 | 工作級別 | Q2-輕 | 工作級別 | Q2-輕 | |||||
| 鋼絲繩 | 型號 | 22ZAB6x19W+FC-1670Z | 軌距 | 3.12 | 軌距 | 10 | ||||
| 支數 | 2x4 | 基距 | 9.57 | 基距 | 1.44/8.13/1.44 | |||||
| 最大拉力(kN) | 46.6 | 最大輪壓(kN) | 360 | 最大輪壓(kN) | 230 | |||||
| 電動機 | 型號 | YZPBF280M-10 | 軌道型號 | QU70 | 軌道型號 | P43 | ||||
| 功率(KW) | 45 | 三合 | 型號 | SKAF107SR77 | 三合一減速機 | 型號 | SKAF97 | |||
| 轉速(r/min) | 590 | 輸出轉速(r/min) | 8.94 | 輸出轉速(r/min) | ||||||
| 減速機 | 型號 | QJR-D400-31.5 | 速比 | 252 | 速比 | 106.26 | ||||
| 速比 | 31.5 | 一減速機 | 數量(臺) | 2 | 數量(臺) | 4 | ||||
| 數量(臺) | 2 | 電動機 | 型號 | YZPE90L-4 | 電動機 | 型號 | YZPE100L-4 | |||
| 制動器 | 型號 | YWZ5-400/80 | 功率(KW) | 1.5 | 功率(KW) | 3 | ||||
| 制動力矩(Nm)) | 630~1250 | 轉速(r/min) | 1440 | 轉速(r/min) | 1440 | |||||
QT系列臺車式啟閉機用途：
該產品用于起吊水利樞紐、水電站和水利工程各種閘門、攔污柵等，它還可根據用戶要求兼作起吊各種輔助設施使用。
QT系列臺車式啟閉機特點：
一機多用，臺車分為單向、雙向,可同時裝置主鉤、副鉤，配抓梁可提升閘門、攔污柵，配 YZQ 系列清污抓斗可清理攔污柵前污物；主梁、橫梁等主要結構為箱形梁，強度與剛度好。制造工藝簡單，零部件包括電機、減速器、制動器、電纜卷筒等均選用新型產品，整機技術性能可靠，結構新穎；有超載裝置、高度指示裝置、行程極限位置終端保護裝置、電動夾軌器、風速儀等安全設施，保證設備的正常運行。
