MG型路橋?qū)Ｓ瞄T(mén)式起重機(主付鉤)
產品介紹
MG型路橋?qū)Ｓ瞄T(mén)式起重機(主付鉤)又稱工程門式起重機、工程龍門吊、路橋門機等，它常用于路橋工程建設當中的一種起重機械設備，根據使用場景不同又被稱為提梁機、移梁機、架橋龍門吊等。MG型路橋?qū)Ｓ瞄T(mén)式起重機(主付鉤)結構形式有桁架型和箱梁型，桁架型由于造價低、迎風面積小、容易搬遷等優點被廣泛使用，整機是由地梁、支腿、主梁、起升機構（副鉤為電動葫蘆）、饋電裝置等組成，通常是兩臺MG型路橋?qū)Ｓ瞄T(mén)式起重機進行抬吊作業，禁止在易燃易爆、腐蝕性介質環境中使用。
MG型路橋?qū)Ｓ瞄T(mén)式起重機(主付鉤)生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造和出租租賃、安裝調試、搬遷移裝、大修改造、修理維修、年檢維保等服務，更多地鐵出渣、地鐵盾構、架橋和防爆、抓斗、電磁吸盤、歐式新型（低凈空）、集裝箱、造船等國標/非標/專用門式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
產品說明
- 路橋?qū)Ｓ瞄T(mén)式起重機
- 路橋門機/工程龍門吊/提梁機
- MG型
- 雙梁門式
- 河南新鄉
- 可非標定制
- 三相交流380V-50Hz
- 定制生產
- 45~60天
- 全國
- 自提/代辦貨運
- 安裝另計
- 一年保修
產品圖冊
相關參數

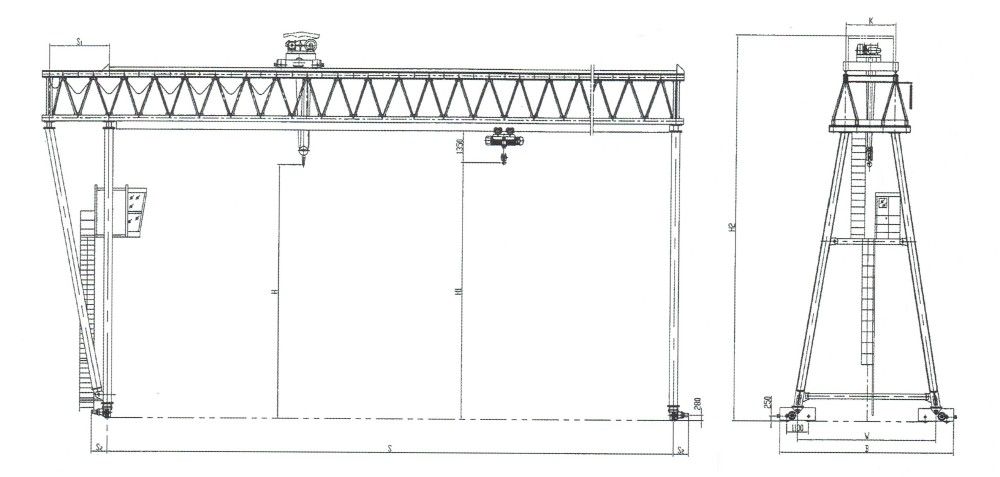

MG型路橋?qū)Ｓ瞄T(mén)式起重機外形結構示意圖（50/10、75/10、100/10噸）
MG型路橋?qū)Ｓ瞄T(mén)式起重機技術參數及外形尺寸表（50/10、75/10、100/10噸）
| 起重量 | t | 50/10 | 75/10 | 100/10 | ||
| 跨度 | m | 38 | 38 | 28 | ||
| 起升高度 | 主 | m | 16 | 16 | 10 | |
| 副 | 18 | 18 | 12 | |||
| 工作級別 | A3 | |||||
| 速度 | 起升 | 主 | m/min | 1 | ||
| 副 | 7 | |||||
| 小車運行 | 5 | |||||
| 大車運行 | 10 | |||||
| 電動機 | 起升 | 主 | KW | YZR160L-6/11 | YZR180L-6/15 | YZR200L-6/22 |
| 副 | ZD51-4/13 | ZD51-4/13 | ZD51-4/13 | |||
| 小車運行 | YSE100L1-4/2x2.2 | YSE100L2-4/2x3 | YSE100L2-4/2x3 | |||
| 大車運行 | YSE100L2-4/4x3 | YSE112M-4/4x4 | YSE112M-4/4x4 | |||
| 總重 | 小車 | t | 7.5 | 10.3 | 11.5 | |
| 總重 | 76.5 | 84.5 | 89.5 | |||
| 最大輪壓 | KN | 230 | 328 | 367 | ||
| 薦用鋼軌 | P43,P50 | |||||
| 電源 | 三相交流 380V 50Hz | |||||
| 主要尺寸 | S1 | mm | 3000 | |||
| S2 | 800 | 875 | ||||
| H | 16000 | 16000 | 10000 | |||
| H1 | 18000 | 18000 | 12000 | |||
| H2 | 22252 | 22492 | 17492 | |||
| K | 2500 | |||||
| W | 9300 | |||||
| B | 11200 | |||||

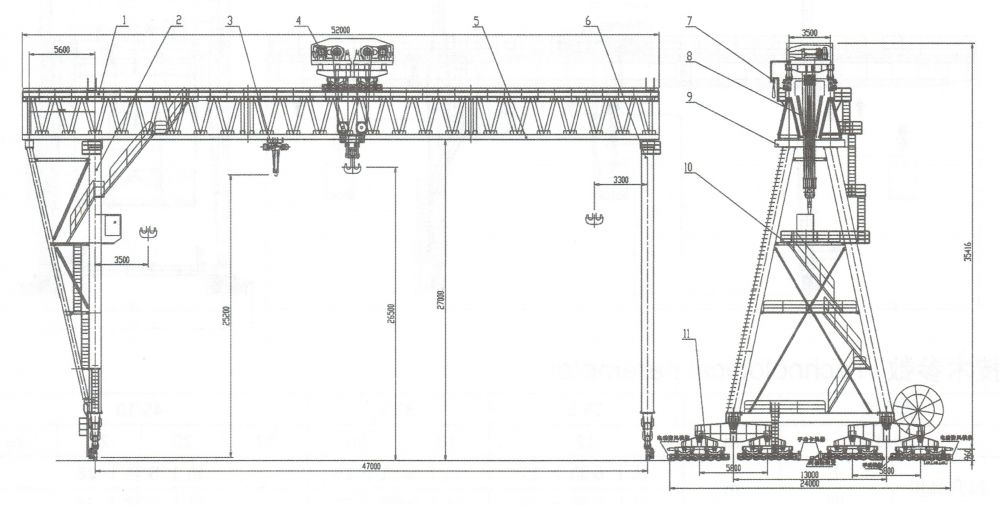

MG型路橋?qū)Ｓ瞄T(mén)式起重機外形結構示意圖（400/20噸）
MG型路橋?qū)Ｓ瞄T(mén)式起重機技術參數及外形尺寸表（400/20噸）
| 整機性能 | 起升機構 | 運行機構 | |||||
| 形式 | A型桁梁 | 主鉤 | 電動葫蘆 | 大車 cart | 小車 handcart | ||
| 跨度 | 47m | 起重量w | 400t | 20t | 運行方式 | 32輪主動 | 12輪主動 |
| 整機工作級別 | A3 | 起升高度 | 26.5 | 25.2 | 運行速度 | 10.8m/min | 12m/min |
| 工作時最大風壓 | 300N/M2 | 起升速度 | 3m/min | 3.5 | 工作級別 | M3 | M3 |
| 非工作時最大風壓 | 800N/M2 | 行走速度 | 5 | 20 | 電機 | YZRE132M-4 (7.5KW 1480r/ min) | YZRE132M-4 (5.5KW 1480r/ min) |
| 電源 | 380V 50Hz三相四線 | 工作類型 | M3 | ||||
| 整機電機功率 | 325KW | 電動機 | 20t卷?yè)P(yáng)機配置 | 減速器 | TKF108-72.27 | TKF108-81.46 | |
| 小車質量 | 75t | 減速器 | 制動器 | ||||
| 整機質量 | 385t | 制動器B | |||||
| 外形尺寸 | 52x26x35m | 卷筒 | Φ1000 | 輪壓 | 185KN | 300KN | |
| 超載限制器 | 有 | 滑輪 | Φ960 | 車輪 | φ500實心加寬輪 | Φ500實心 | |
| 鋼絲繩倍率 | 2x12 | 鋼軌 | QU100 | 方鋼 | |||
| 限位開關 | DXZ+Lx10-31 | 限位開關 | Lx10-12 | Lx10-12 | |||
