JTQD型力矩電機電纜卷筒

產品介紹

產品用途：

該產品是用于收入大規格、長距離的供電電纜，并能于移動速度同步運行機制。

使用條件：

海拔高度不超過2000m，環境溫度20℃-40℃，連續工作制。

產品特性：

該JTQD系列卷簡采用接觸式磁力差速器作為補償裝置，卷簡卷繞速度在0-Vmax之間自動調節，且輸出扭距恒定，電纜所受張力隨卷盤卷繞層數不同而有變化，但波動不大，有利延長電纜使用壽命，根據卷繞要求，卷取力矩可調。

單排卷取時，有關尺寸請參照下方“單排卷盤參數表”。

產品說明

產品名稱：JTQD型力矩電機電纜卷筒
別名別稱：力矩卷纜器/卷線器
型號規格：JTQD型
所屬類別：電纜卷筒
產品產地：河南新鄉/湖南岳陽/遼寧沈陽、丹東等
非標定制：可非標制定
是否現貨：定制生產
生產周期：7~15天
供貨范圍：不限
送達方式：自提或物流托運
是否安裝：安裝另議
售后方式：主機一年保修

產品圖冊

相關參數

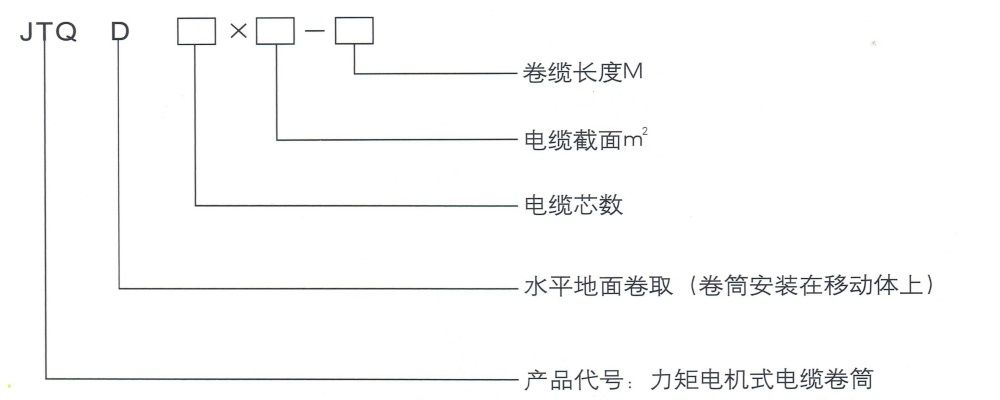

JTQD型力矩電機電纜卷筒外形尺寸圖	型號意義說明
用途防風

JTQD型力矩電機電纜卷筒型號規格及技術參數表

電纜型號規格	允許電流A(40℃時)		卷筒型號	參數(mm)				備注
電纜型號規格	允許電流A(40℃時)			D1	D2	W	d
芯數x截面	連續	瞬時		D1	D2	W	d
3x10+1x6(Φ=34.9mm)	50	65	JTQD4x10-50	500	1000	140	13
			JTQD4x10-100	500	1200	140	13
			JTQD4x10-150	500	1500	140	13
3x16+1x6(Φ=28.2mm)	66	85	JTQD4x16-50	500	1000	140	13
			JTQD4x16-100	500	1200	140	13
			JTQD4x16-150	500	1500	140	13
3x25+1x10(Φ=36mm)	91	125	JTQD4x25-50 JTQD4x25-50	600	1000	280	18
			JTQD4x25-100 JTQD4x25-100	600	1300	180	18
			JTQD4x25-150 JTQD4x25-150	600	1600	180	18
			JTQD4x25-200	600	1800	180	18
3x35+1x10(Φ=38.6mm)	113	145	JTQD4x35-50	600	1000	280	13
			JTQD4x35-100	600	1300	180	13
			JTQD4X35-150	600	1600	180	18
			JTQD4x35-200	600	1800	180	18
3x25(Φ=33.9mm)	91	125	JTQD3x25-50	600	1000	280	13
			JTQD3x25-100 JTQD3x25-100	600	1300	180	13
			JTQD3x25-150	600	1600	180	18
			JTQD3x25-200 JTQD3x25-200	600	1800	180	18
3x35(Φ=36.8mm)	113	150	JTQD3x35-50	600	1400	180	13
			JTQD3x35-100	600	1800	180	13
			JTQD3x35-150	600	2000	180	18
			JTQD3x35-200	600	2000	180	18
3x50(Φ=43.4mm)	140	180	JTQD3x50-50 JTQD3x50-50	800	1400	180	13
			JTQD3x50-100	800	1800	180	13
			JTQD3x50-150	800	2000	180	18
			JTQD3x50-200	800	2400	180	18
3x70(Φ=48.4mm)	180	220	JTQD3x70-50	800	1400	180	13
			JTQD3x70-100 JTQD3x70-100	800	1800	180	13
			JTQD3x70-150	800	2000	180	18
			JTQD3x70-200	800	2400	180	18
3x95(Φ=53.1m)	210	270	JTQD3x95-50	800	1400	250	18
			JTQD3x95-100 JTQD3x95-100	800	1700	250	18
			JTQD3x95-150 JTQD3x95-150	800	2000	250	18
			JTQD3x95-200	800	2200	250	18
3x120(Φ=56.7mm)	250	310	JTQD3x120-50 TQD3x120-50	800	1500	300	18
			JTQD3x120-100 TQD3x120-100	800	1800	300	18
			JTQD3x120-150 JTQD3x120-150	800	2200	300	18
			JTQD3x120-200	800	2400	300	18
3x35+1x16(Φ=38.6mm)	110	140	JTQD3x35-50 JTQD3x35-50	800	1400	250	13
			JTQD3x35-100	800	1700	250	13
			JTQD3x35-150	800	2000	250	18
			JTQD3x35-200	800	2200	250	18
3x50+1x16(Φ=45.8mm)	140	180	JTQD3x50-50	800	1400	180	18
			JTQD3x50-100	800	1700	180	18
			JTQD3x50-150	800	2000	180	18
			JTQD3x50-200	800	2200	180	18
3x70+1x25(Φ=51.5mm)	180	220	JTQD3x70-50	800	1400	250	18
			JTQD3x70-100 JTQD3x70-100	800	1700	250	18
			JTQD3x70-150	800	2000	250	18
			JTQD3x70-200	800	2200	250	18
3x95+1x35(Φ=56.8mm)	210	270	JTQD3x95-50 JTQD3x95-50	800	1500	300	18
			JTQD3x95-100	800	1800	300	18
			JTQD3x95-150 JTQD3x95-150	800	2200	300	18
3x120+1x35(Φ=60mm)	250	310	JTQD3x120-50 TQD3x120-50	800	1500	300	18
			JTQD3x120-100 TQD3x120-100	800	1800	300	18
			JTQD3x120-150 JTQD3x120-150	800	2200	300	18

單排電纜卷盤外形尺寸圖及技術參數表

電纜型號規格	允許電流A(40℃時)		卷纜長度	參數(mm)			重量	備注
電纜型號規格	允許電流A(40℃時)			D1	D2	W
芯數x截面	連續	瞬時		D1	D2	W
3x16+1x6(Φ=28.2mm)	66	85	50	600	1700	40
			100	600	2200	40
			150	600	2600	40
14x1.5(Φ=20.5mm)	7	12	50	600	1500	35
			100	600	1900	35
			150	600	2300	35
24x1.5(Φ=27.2mm)	7	12	50	600	1700	40
			100	600	2200	40
			150	600	2600	40
3x7+1x25(Φ=51.5mm)	180	220	50	800	2200	65
			100	800	2800	65
			150	800	3500	65
3x95+1x35(Φ=56.8mm)	210	270	50	800	2400	70
			100	800	3000	70
			150	800	3800	70
3x120+1x35(Φ=60mm)	250	310	50	800	2400	70
			100	800	3000	70
			150	800	3800	70
3x70(Φ=48.4mm)	180	220	50	800	2200	60
			100	800	2800	60
			150	800	3500	60
3x95(Φ=53.1mm)	210	270	50	800	2200	65
			100	800	2800	65
			150	800	3500	65
3x120(Φ=56.7mm)	250	310	50	800	2400	70
			100	800	3000	70
			150	800	3600	70
3x50+1x25(Φ=45.8mm)	140	180	50	800	2100	60
			100	800	2800	60
			150	800	2300	60
3x35+1x16(Φ=38.6mm)	113	150	50	800	1900	50
			100	800	2500	50
			150	800	3000	50
3x25+1x16(Φ=36mm)	91	125	50	800	1900	50
			100	800	2500	50
			150	800	3000	50
3x25(48x18mm)	91	125	50	600	1400	60
			100	600	1800	60
			150	600	2100	60
4x25(94x18mm)	91	125	50	600	1400	100
			100	600	1800	100
			150	600	2100	100
4x35(71x20mm)	113	150	50	600	1500	85
			100	600	1900	85
			150	600	2300	85
3x50(60x22mm)	140	180	50	600	1500	70
			100	600	1900	70
			150	600	2300	70
4x50(79x22mm)	140	180	50	600	1500	100
			100	600	1900	100
			150	600	2300	100
7x70(73xx26mm)	180	220	50	600	1700	100
			100	600	2200	100
			150	600	2600	100
3x120(85xx31mm)	250	310	50	600	1800	100
			100	600	2300	100
			150	600	2900	100
3x150(85x31mm)	300	370	50	600	1800	110
			100	600	2300	110
			150	600	2900	110

JTQD型力矩電機電纜卷筒貨源產地生產廠家可為用戶提供磁滯式電纜卷筒、恒張力電纜卷筒、長堵轉電纜卷筒、岸電電纜卷筒、變頻電纜卷筒、摩擦式/配重式/力矩電纜卷筒、電動鏈條式電纜卷筒、電力電纜卷筒、彈簧發條式電纜卷筒、防爆電纜卷筒、水管/氣管/油管用電纜卷筒、門式起重機（龍門吊）/集裝箱門吊/門座式門吊/港機/提梁機/架橋機電纜卷筒、抓斗/電動平車/電磁吸盤用電纜卷筒（卷線器、卷纜器）等相關產品的設計制造安裝標準規范、結構/安裝形式、產品特性、工作原理、使用說明、防爆/防護等級、型號規格、技術參數和電纜型號直徑容量、運行速度、電機功率、接線方式以及常見故障排除、維修維護保養重點注意事項、成套電纜卷筒和配件價格等請聯系客服咨詢。
