擺線針輪減速機產品簡介

擺線針輪減速機采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械，擺線針輪減速機廣泛用于起重機械、工程機械、專用機械、印染紡織、冶金礦山、輕工制造、食品日化、石油化工等領域中的驅動減速裝置，具有質量穩定、性能可靠、規格齊全、價格適中等優點被廣泛應用。

擺線針輪減速機結構原理

行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分和輸出部分。

在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。

當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

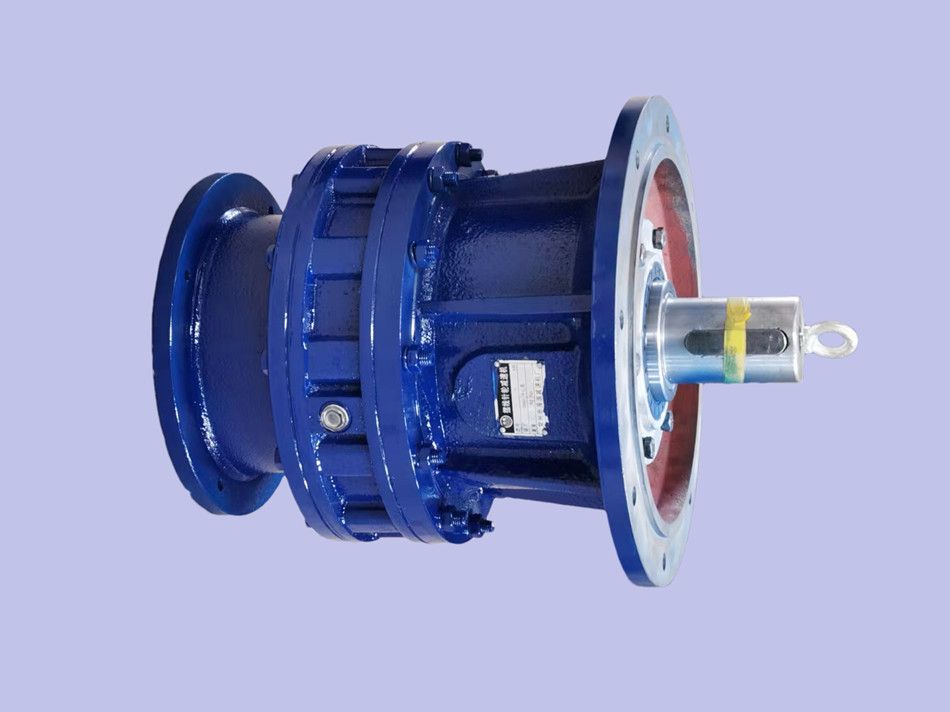

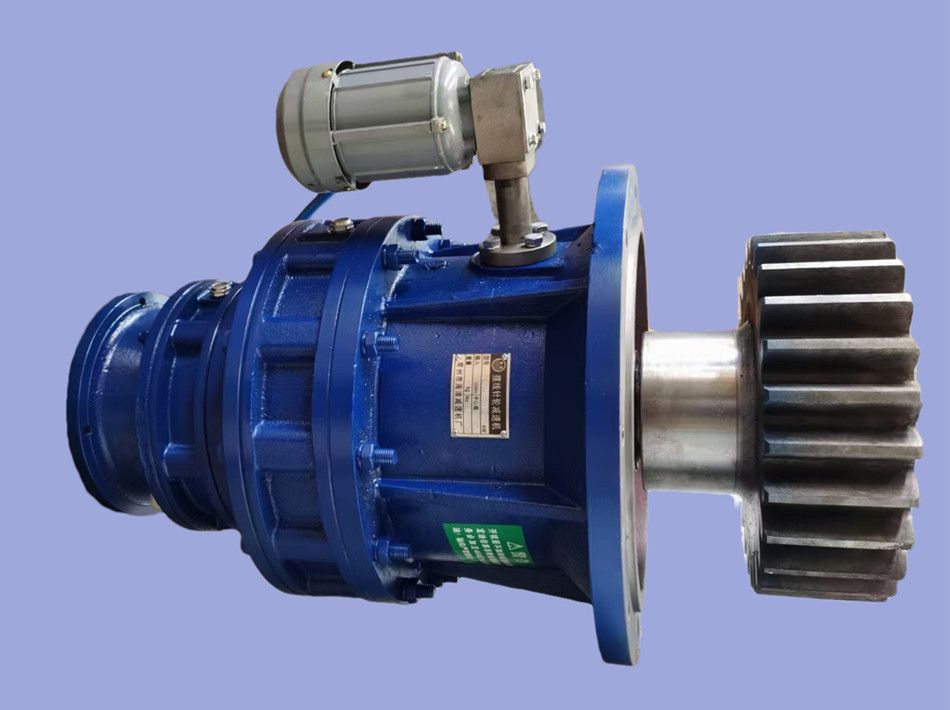

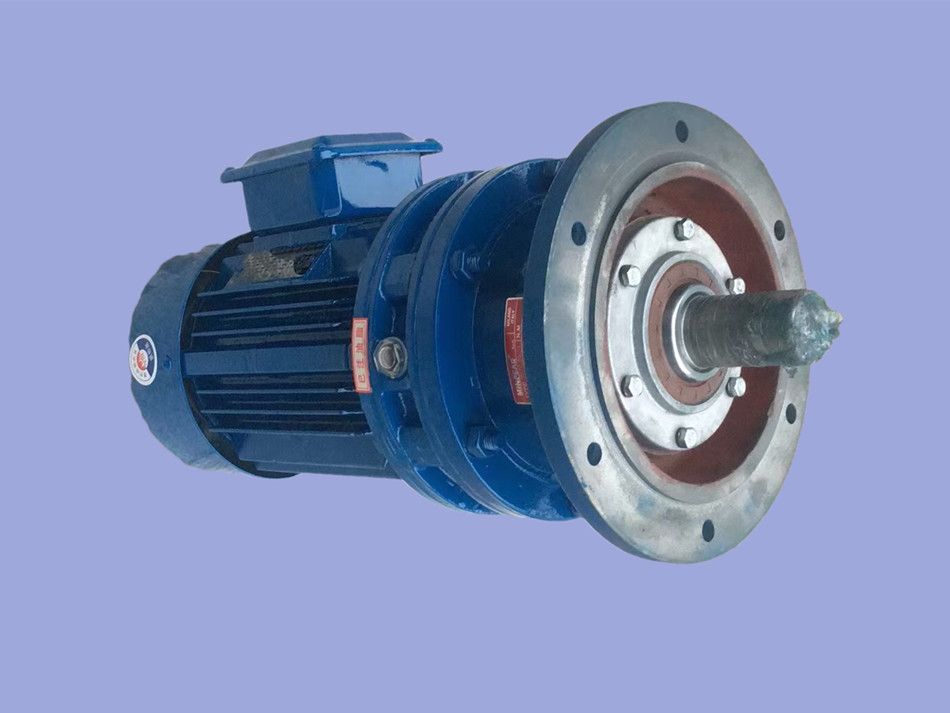

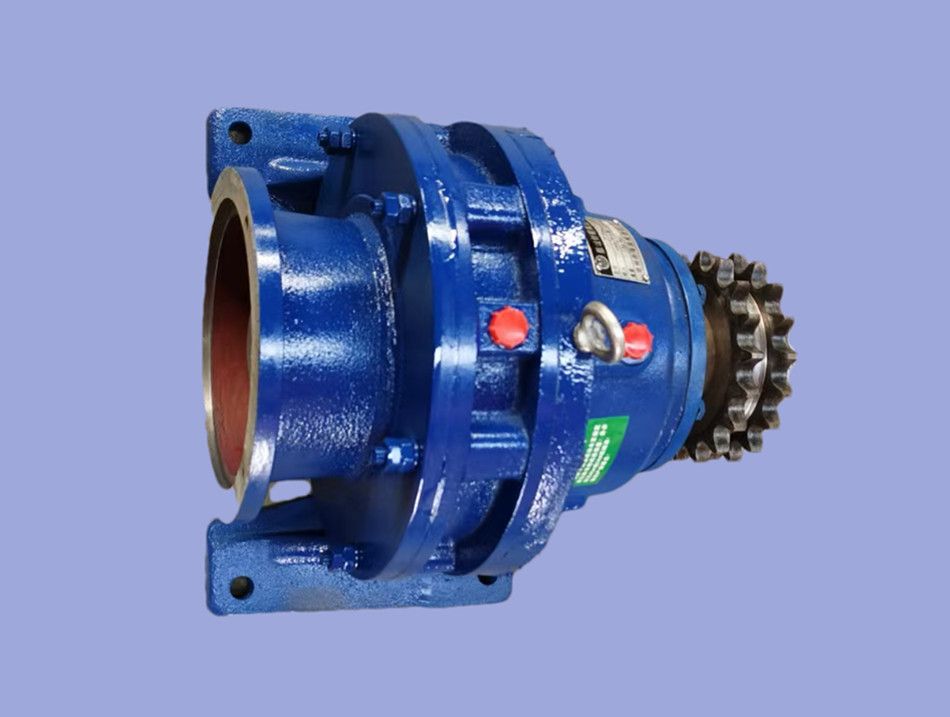

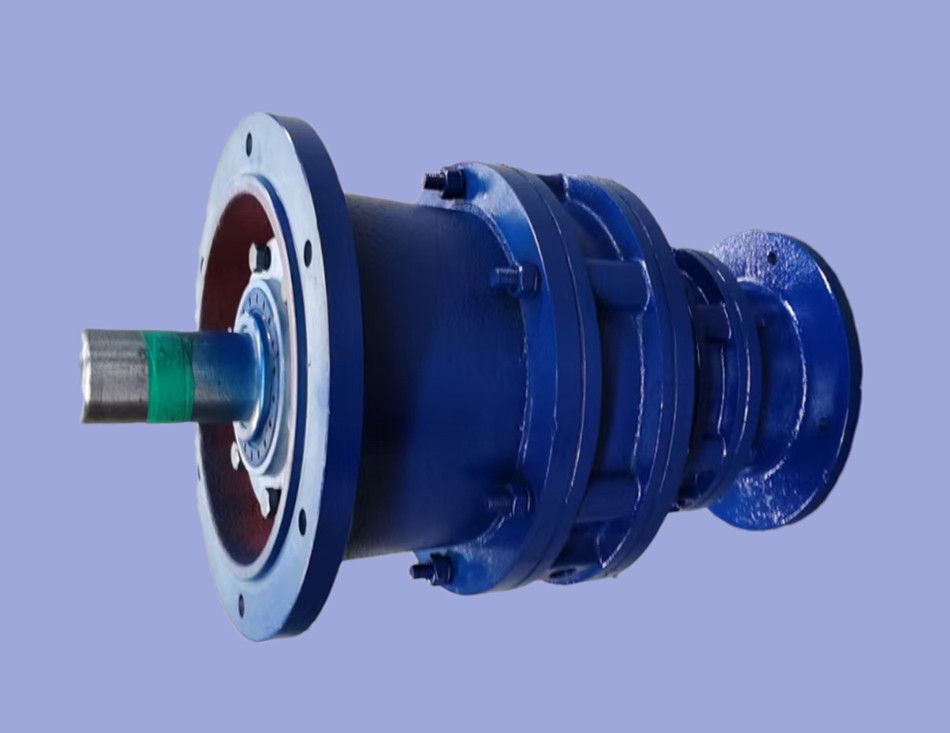

擺線針輪減速機產品圖片
